Автоматическая линия по производству сэндвич-панелей
Вид линии по производству сэндвич-панелей
Чертеж сэндвич-панелей
Кровельная панель
Стеновая панеь
Общие сведения конструкции линии:
Основный технологический процесс:
Загружаемое сырьё-разматывание-выемка-капать клей-нагревание-
загиб кромки-гнездо-профилирование-желобление-установка длины- вырез-готовые сэндвич панели
Эта производственная линия имеет следующие компоненты:
(1) Станки для производства засков в том числе 3шт. механический разматыватель, двухярусный стан для производства верхной кровельной или стеновой панели, одноярусный станок для производства и кровельной и стеновой нижной панели.
(2) Стан формовки в том числе: ручной подаватель минваты ламелей, система распледеления клея, формовая машина для сэндвич-панелей, система управления
(3) Отрезное устройство
(4) Приемный стол
Станки для производства замков:
1) Механический разматыватель, 3шт
Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Ширина: 1250мм. Внутренний диаметр рулона: 1 м. Осевая нагрузка: 5 т.
2) Двухярусный стан для производства верхной кровельной или стеновой панели
Длина стана 6.2m Ширина стана 1.5m Высота стана 1.3m
Электродвигатель 3kw Вольтаж 380V
Скорость прокатки 8-12m/min
Кол-во рабочих клетей 13 и 14
Диаметр клетей Ø70mm из стали 45
Способ передачи Цепной передачи
Толщина прокатки 0.3-0.7mm
Вес Около 4т

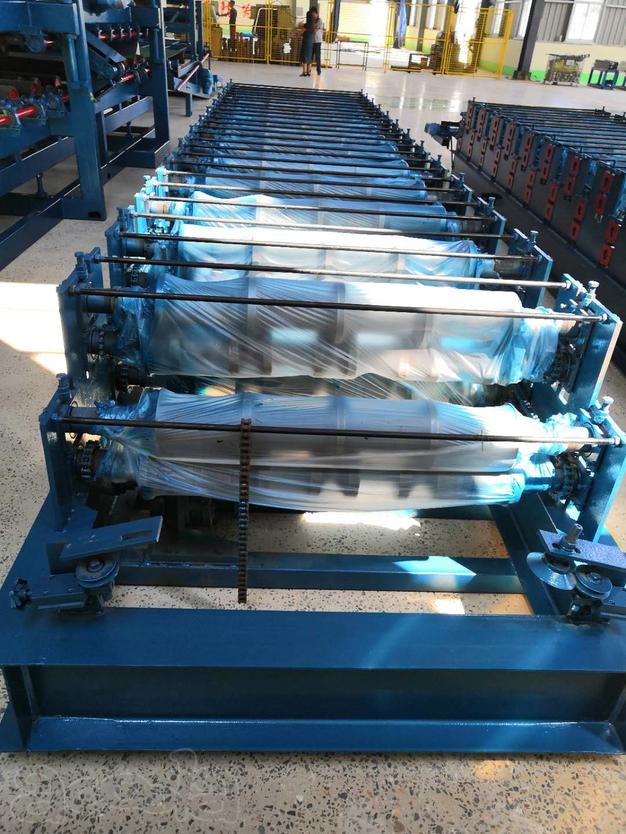

3) Одноярусный станок для производства и кровельной и стеновой нижной панели
Длина стана 6.2m Ширина стана 1.5m Высота стана 1.3m
Электродвигатель 3kw Вольтаж 380V
Скорость прокатки 8-12m/min
Кол-во рабочих клетей 13
Диаметр клетей Ø70mm из стали 45
Способ передачи Цепной передачи
Толщина прокатки 0.3-0.7mm
Вес Около 3т
Электрический резак в начале входа металла
Стан формовки
1) Ручной подаватель минваты ламелей
2) Система распледеления клея
Чертеж на систему распледеления клея
2шт. Двигателя. Мощность на двигатель: 0.37 KW/шт. .
Насос для клея: 4шт. Два из них для компанент А, остальные 2 для компанент В.
Частотники: 2шт. Один из них для компанет А, остальный для компанент В. Бренд частотники: Invt
Устройство для распледеления клея будет по конструкции, как ниже фото показано.
Устройство для равномерного нанесения клея 2шт. Один для верхной панели, другой для нижней панели.
3) Формовая машина для сэндвич-панелей
Габариты 9000*2800*3000mm
Двигатель 3KW
Редуктор 2шт. 0.37KW
Скорость изготовлени 6-10 m/min
Вес Около 18т
Толщина сэндвич панелей 50-300mm
Кол-во склеивающих осей 61 ряд（диаметр осей Φ180mm）
Рама состовляет из 80х 180 mm прямоугольных труб
4) Система управления
Вольтаж: 380V.
Способ управления: PLC
Бренда частотники: Invt
Отрезное устройство
Максимальная толщина сэндвич панели для резки 300мм, Электродвигатель 5.5KW.
Приемный стол
Приемный стол, длина 12м.
Производительность:
Обычно 0-280 ㎡/час, Если рабочие опытные, то можно достигать 400 ㎡/час. Нужно 5- 6 персоналов для производства.
Требование помещения: Длина, ширина и высота 45м*5м*5м. Общий размер данной линии (40м*2.5м *2.2м)
Общая цена линии: 73000 долларов США
Нужно два 40 футовые контейнеры грузить.
Срок изготовления：50 дней
Условия пладёжа: Аванс 30% от стоимости линии нужно заплатить после
заключения контракта, 70% оплачивается Покупателем после провери на
заводе в Китае.
Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
