Автоматическая линия для продольной
резки рулонного металла

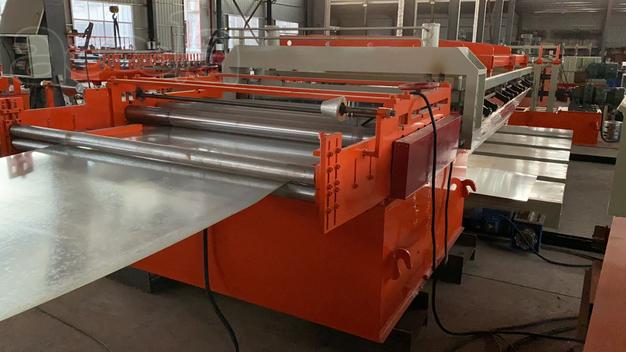

I. Вид линии
II. Процесс технологии производства
Разматывание рулонного металла - правка металлического листа - вырезание - намотка рулоны
Ⅲ. Технические характеристики:
Ток питания: 380в/50Hz
Материал для резки: оцинковка, металлопрокат с полимерным покрытием, холодная сталь
Количество шитрипса: 16
Толщина резки металла:2мм
Ширина резки ленты: до 1500мм
Внутренний диаметр рулона - 500мм;
Максимальная масса рулона до 10 тонн
Скорость изготовления: 8-10метров за минуту
Сталь ножи: Cr12 молибден-ванадий
Точность резки: ±1.0мм
Обслуживающий персонал 1чел.
Ⅳ. Состав линии:
1) Разматыватель консольный:
Внутренний диаметр рулона: Φ500мм
Ширина рулона:1500мм
Грузоподъёмность: 10тонн.
Мощность: 7.5кВт
2) Заправочно-направляющее устройство
Эффективное улучшение формы стальной пластины, выравнивание и направление стальной полосы в последующую обработку.
3) Стан для продольной резки металла:
Ширина рулона: до 1500mm
Толщина металла:2mm
Скорость резки: 8-10 метров за минуту.
Мощность мотора:11 кВт.
Количество ножей: 15 комплектов
Материаллы ножей: Cr12MoV
Диаметр Вала ножей: Φ140mm
Диаметр ножей: Φ220mm
4) Стан для поперечной резки с планкой
Ширина рулона: до 1500mm
Толщина металла:2mm
Скорость резки: 8-10 метров за минуту.
Материаллы ножей: Cr12MoV
5) Пресс натяжной с электромеханическим приводом
Устройство обеспечивает натяжение полос для плотной намотки на наматыватель. Рабочий материал пресса исключает повреждение поверхности металла.
6) Наматыватель
Диаметр вала наматывателя, 600мм
Привод разжима сегментов барабана:гидравлический
Мощность: 7,5кВт
Грузоподъёмность 10тонн
7) Кромконаматыватель
Используются для наматывания боковой обсечки с двух сторон катушки. когда мотор работает, можно гаратировать устройство дисковой резки и наматки работают в равной скорости.
8) Система автоматического управления
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Ⅴ. Цена линии: 41,800 долларов EXW
Ⅵ. Срок изготовления: 40 дней
Ⅶ. Условия пладёжа: Аванс 30% от стоимости товара нужно заплатить после заключения контракта, остальные 70% после проверки на заводе Китая.
Ⅷ. Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена два года. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
