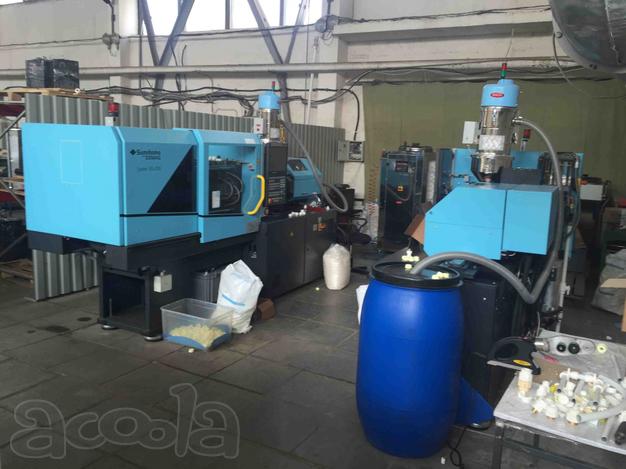

Тип термопластавтомата 35/320-120
Международный типоразмер 350-120
Узел смыкания 35/320
Усилие смыкания [кН] 350
Усилие удержания [кН] 350
Макс. ход открытия формы [мм] 350
Минимальная высота пресс-формы [мм] 180 /230/280
Расстояние между плитами, макс./увел. [мм] 530 /580/630
Размер плит (гор. х верт.) [мм] 460x460
Расстояние между колоннами (гор. х верт.) [мм] 320x320
Мин. допустимый диаметр пресс-формы [мм] 160
Макс. вес пресс-формы [кг] 440
Макс. вес пресс-формы на подв. плите [кг] 330
Ход выталкивателя [мм] 100
Усилие выталкивания [кН] 33
Усилие обр. хода выталкивателя [кН] 13
Узел впрыска 120
Диаметр шнека [мм] 20 20 20
Геометрия шнека стандарт стандарт
Отношение L/D 2591 2006 1393
Давление впрыска (до 4000 C) [бар] 42 61 88
Объём цилиндра пластикации, макс. [см3] 37 54 78
Вес впрыска, макс. (ПС) [гр]
Скорость впрыска
> Без гидроаккумулятора [см3/сек] 56/80/112 72/104/144 103/149/207
> С гидроаккумулятором [см3/сек] 231 299 431
Скорость пластикации (ПС)
> Мотор 1 (при 120 бар) [гр/сек] 7/8/10 11/13/16 19/22/27
> Мотор 2 (при 120 бар) [гр/сек] 5/6/9 9/11/15 15/18/25
Ход дозирования, макс. [мм] 110 125 125
Макс. расстояние отвода сопла [мм] 250
Макс. глубина погружения сопла (SVO) [мм] 40
Сила прижатия сопла [кН] 60
Количество зон нагрева 4
Объём воронки, опция [л] 35
Общие данные
Объём гидравлического масла 145
Установленные электр. мощности
> Насос 7,5/11/15
> Нагрев цилиндра 5,3
> Общая мощность 12,8/16,3/20,3
Время сухого цикла (Евромап 6) 2,0/1,8/1,5-224
Вес нетто (без гидромасла) 2630
Транспортировочные размеры (ДхШхВ). 3,2х1,2х1,8
Выступ мотора 1 (H) 0/0
