Программно-технический комплекс (ПТК) автоматического регулирования давления (расхода) газа
Описание

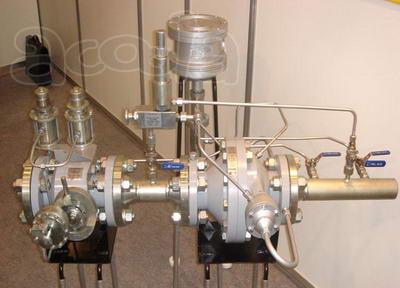

Состав изделия
Управляющий контроллер (на одного потребителя) ;
ЭПУ (по количеству линий редуцирования) ;
Датчики давления в камерах задания регуляторов;
Манометры;
Датчики давления (расхода) газа по каждому потребителю;
Систему бесперебойного электроснабжения;
Местный пульт контроля и управления либо рабочую станцию оператора ГРС.
Управляющий сигнал ПТК формируется на основе измеренных на выходе ГРС параметров газа и вызывает вращение шагового двигателя ЭПУ в одну или другую сторону и через ступени редуктора и ходовой винт изменяет усилие сжатия задающей пружины редуктора-задатчика. Предусмотрена возможность вращения ходового винта ЭПУ вручную. ПТК позволяет:
обеспечить дистанционное изменение уставок давления (расхода) газа потребителю;
осуществлять автоматическое управление давлением (или расходом) газа по потребителю;
повысить качество и точность процесса регулирования давления (расхода) газа на выходе ГРС;
повысить безопасность процесса редуцирования газа;
сократить количество обслуживающего персонала за счёт перехода на централизованную форму обслуживания ГРС.
Основные технические характеристики
Входное давление, МПа:
оптимальный диапазон 1,2 7,5 *
допустимый диапазон 0,2 7,5.
При работе вне оптимального диапазона повышается частота включения электроприводного устройства.
Выходное давление, МПа: 0,1 1,2.
Повышение точности поддержания выходного давления до (2-3) % во всем диапазоне входного давления без вмешательства обслуживающего персонала:
Электропитание:
основное - 12 В или 24 В постоянного тока;
потребляемая мощность, не более, 40 Вт;
резервное - система бесперебойного питания в течение 72 часов.
Исполнение
Технические средства ПТК ГРС, устанавливаемые во взрывоопасных зонах, имеют взрывобезопасное исполнение.
Пылевлагозащищенное, степень защиты конструктивов монтажных шкафов - не ниже - IP-54 по ГОСТ 14254-96 (МЭК529-89).
Помехозащищенность в соответствии с МЭК801-2-88, МЭК801-4-88, МЭК801-5-88
