Описание

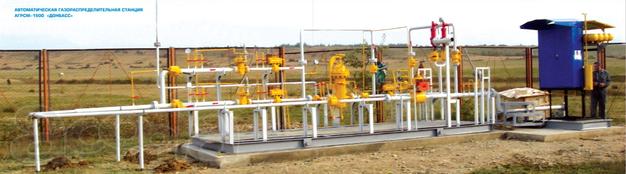

АГРСМ-1500"Донбасс" - это автоматические и автоматизированные газораспределительные станции малой (до 2000 нм3/час) производительности, предназначенные для подачи газа среднего давления на АГНКС. С целью удобства обслуживания, их размещение планируется на территории действующих ГРС. В этом исполнении АГРСМ может использоваться для подачи газа и на небольшие населенные пункты.
АГРСМ-1500 обеспечивают выполнение следующих основных функций:
очиску газа от капельной жидкости и механических примесей;
редуцирование высокого давления газа (Рвх=1,2МПа…7,5 МПа) до заданного среднего (Рвых= 0,3МПа…1,2 МПа) и поддержание его с определенной точностью при изменении входного давления или изменении его расхода;
ручную или автоматическую одоризацию газа пропорционально его расходу;
измерение потребления газа с многосуточной регистрацией;
ручное управление режимами работи технологического оборудования АГРСМ;
подачу аварийних сигналов оператору или диспетчеру при нарушениях режимов работы.
автоматическое управление блоком переключения.
Характеристики оборудования, арматуры, трубопроводов, контрольно-измерительных приборов, материалов и других элементов, поставляемых для АГРСМ соответствуют стандартам и требованиям нормативных документов по технике безопасности, охране труда, взрывопожаробезопасности и др., применяемых при проектировании ГРС.
Комплектность, степень надежности оборудования, уровень автоматизации, телемеханизации и др., а также параметры работы АГРСМ автоматически обеспечивают непрерывный технологический процесс подачи газа потребителю с требуемыми параметрами.
При заключении договоров на поставку АГРСМ, учитываются конкретные технические характеристики и условия эксплуатации, определяемые на основании опросных листов.
В состав АГРСМ входят: технологический блок, в составе которого находятся две нитки редуцирования с общим фильтром для очистки газа, блок замерного узла и блок одоризации газа. Блок КИПиА поставляется по согласованию с заказчиком.
Монтаж оборудования АГРСМ выполнен на несущей раме в виде моноблока, включающего в себя блок-узлы: технологический и замерный. Блоки: одоризации и КИПиА выполнены в виде отдельных сборочных узлов в шкафном исполнении. Блок одоризации устанавливается на выходе технологического узла.
АГРСМ могут быть выполнены в следующих исполнениях:
АГРСМ-1500-1-на раме;
АГРСМ-1500-2-на раме под навесом;
АГРСМ-1500-3-на раме в блок-боксе.
В варианте исполнения АГРСМ-1500-3- блок-боксы защищают оборудование от воздействия атмосферных факторов и состоят из следующих элементов и систем:
Утепленные конструкции стен и крыши;
Система отопления и вентиляции;
Системы контроля загазованности;
Система пожарной безопасности;
Система освещения;
Система электроснабжения (электрооборудования) ;
Кабельные проводки и электроящики.
Габариты блок-бокса позволяют осуществлять его транспортировку железнодорожным и автомобильным транспортом.
Применяемый одоризатор комплектуется дезодоратором, для обеспечения нейтрализации паров одоранта при малых перепадах давления на входе и выходе АГРС, когда применение эжектора невозможно.
