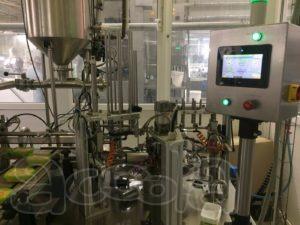

Машина ТФ 1-Пастпак Р-05 (Пастпак 2Р, далее по тексту машина) предназначена для фасовки пищевых
и непищевых продуктов в готовую тару с последующей ее укупоркой.
Характеристики фасуемого продкта:
- Плавленый сыр. Температура фасовки 90°С.
- Величина дозы 160 - 320 г.
Примечание: Масса продукта должна быть способна к заполнению полости дозирующего цилиндра под воздействием всасывающей силы поршня и шнекового нагнетателя
Характеристики тары:
- PS/РР контейнер с размерами по фланцу 125 х 88 мм, высотой до 120 мм.
- Алюминиевая фольга для контейнера с термосвариваемым слоем и «язычком» для удобства открывания.
- Пластиковая крышка «нахлобучка» для тары
Состав машины
- Два поворотных роторных стола с вкладышами под контейнеры п.3.1. (10 позиций на каждом столе).
- Два узла загрузки контейнеровп.3.1. во вкладыши роторов.
- Датчики контроля наличия стаканов во вкладышах роторов.
- Два устройства обработки стакана УФ.
- Два объемно поршневых дозатора продукта с объёмами дозирования 100-500мл (диаметр гильзы дозирующих цилиндров 63 мм.) Регулировка дозы осуществляется вручную, оператором.
- Два узла подъёма тары на позиции дозирования.
- Два клапана дозатора 2”. В комплекте насадки под жидкие и вязкие продукты.
- Один общий загрузочный бункер объёмом 80 л, с двойными стенками, со шнековым нагнетателем и рамной мешалкой и моечной головкой, установленной в крышке бункера и управляемыми кранами на вход продукта и подачу моечного раствора. Бункер снабжен трубкой перелива (сапуном). В бункере установлен вибрационный датчик уровня продукта фирмы «Endress+Hauser» (тип FTL 260-0020, или FTL 20H - MQJ2F)
- Два узла укладки фольги п.3.2. на фланцы контейнеров п.3.1. с датчиками вакуума.
- Два узла точечной приварки фольги на позиции укладки.
- Два узла запайки фольги.
- Два узла укладки и укупорки крышки «нахлобучки» с датчиками вакуума.
- Два узла выдачи готовой продукции линейного типа на общий отводящий транспортер.
- Двухпоточный отводящий пластинчатый транспортер.
- Два сервопривода вращения транспортной системы;
- Электрошкаф с пультом управления;
- Пневмопистолет AR-TS.
Технические характеристики машины
- Максимальная кинематическая производительность - до 65 уп./мин
- Техническая производитель по жидкому продукту - до 45-50 уп./мин.
Зависит от величины дозы, вязкости продукта, пенообразования, уровня «недолива» продукта в стакане. (Фактическая производительность будет определена в процессе пусконаладочных работ для расчёта суточной выработки.) Расстояние от края фланца стакана до уровня продукта не менее 7 мм.
- Питание осуществляется от однофазной сети переменного тока напряжением - 220В, 50 Гц
- Потребляемая мощность, кВт - 2,2
- Рабочее давление в пневмосистеме, МПа - 0,6
- Допустимый перепад давления на блоке подготовки воздуха, МПа - 0,02
- Расход сжатого воздуха, не более, л./мин - 700
- Габаритные размеры, мм (длина х ширина х высота) - 2300 х 1350 х 2500
- Масса, кг - 800
