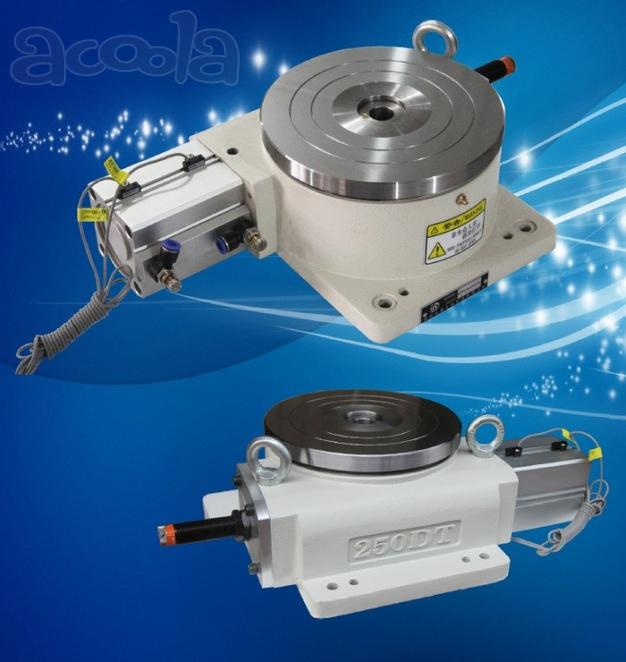

Поворотные столы серии HSD предназначены для закрепления деталей среднего и большого размера. Выпускаются размером от 140 до 320 мм. Возможна установка в горизонтальном или вертикальном положении.
Модель HSD-140DT HSD-180DT HSD-250DT HSD-320DT HSD-200H HSD-300H
Диаметр планшайбы Ø 140 мм 180 мм 250 мм 320 мм 200 мм 300 мм
Длина и ширина основания карусели Sa * Sb 138 * 211 мм 178 * 261 мм 244,99 * 342 мм 305 * 393 мм 200 * 250 мм 300 * 365 мм
Характеристики магнитного цилиндра SDAS50 SDAS50 SDAS80 SDAS100 SDAS50 SDAS80
Диаметр диска можно добавить (алюминиевую пластину) Ø300 Ø400 Ø500 Ø600 Ø400 Ø550
Рабочее давление (МПа) 0,6-0,7 0,6-0,7 0,6-0,7 0,6-0,7 0,6-0,7 0,6-0,7
Общая толщина индексной пластины H1 117,6 мм 128,5 мм 148,7 мм 159,5 мм 122,4 мм 150 мм
Толщина карусели H2 16,5 мм 18,5 мм 20,5 мм 23,5 мм 24,5 мм 26 мм
Макс. вес заготовки на поверхности 20 кг 30 кг 50 кг 60 кг 50 кг 40 кг
Центральное отверстие Ø30 Ø45 Ø50 Ø48 Ø40 Ø50
Диаметр сквозного отверстия Ø18 Ø25 Ø37 Ø12 Ø36
Дифференциальные характеристики 3/4/6/8/10 … 3/4/6/8/10 … 3/4/6/8/10 … 3/4/6/8/10 … 3/4/6/8/10 … 3/4/6/8/10 …
