Основные характиристики линии:
Толщина металла：0.3-0.5 mm
Скорость производства：0-30 m/min Кол-во рабочих клетей： 10 клетей
Диаметр валы: Φ45mm
Режим передачи: зубчатая передача
Питание: основанный на потребностях клиента
Мощность: 11kw
Технология производства и состав линии:
Процесс технологии производства: подача металла-профилегиб-гидра-вырезание-готовый профилей
Состав линии：
1、Механический разматыватель
2、Плита введения металла
3、Стан профилегибочный
4、Отрезное устройство (автоматическое)
5、Система гидравлического пресса
6、Система автоматического управления (САУ)
7、Счётчик
8、Приемный штабелёр
9、Пресс
Общие сведения конструкции линии
1．Механический разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм, Осевая нагрузка 3т.
2. Плита введения металла
Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.
3. Стан профилегибочный
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.
Привод ролформинга: электро-механический
Количество клетей: 10 клетей
Материал клетей: Cr12
Диаметр валы: 45 мм
Материал валы стали: 45# сталь
Портальная рама 25 мм
Скорость профилегибочних профилей: 30 m/min
Установленная мощность: 4.0кВт
Серводвигатель мощность: 1.5кВт
Гильотина интегрирована в раму ролформинга
Панель управления с сенсорным дисплеем

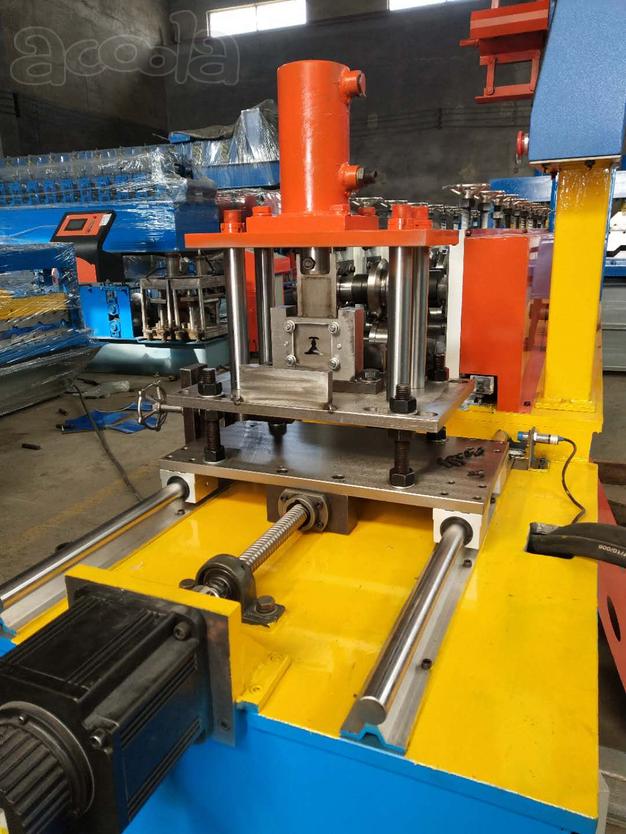

4. Отрезное устройство (автоматическое)
Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.
Это устройсиво входит ножа 1шт.
Материал из Cr12
Серво нон-стоп резки
5. Система гидравлического пресса
Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
6. Система автоматического управления (САУ)
- обеспечивает плавный пуск-стоп линии (пуск линии без рывков
- нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
- отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
- обеспечивает долговечность эксплуатации (щадящий режим) ;
- увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора) ;
- обеспечивает точность реза по длине +1мм на 6м профиля;
- Меню на русский английский и китайский язык
7. Счётчик
Счётчик считает отработанную длину профнастила и ИНПч.
8. Приемный штабелёр
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелёра - 3 метра
9. Пресс
Автоподача (Сервомотор) *1
Штамп*1
Пресс 25 тонн
