Редуктор поворота башенного крана У3515. 42С (П). ЕвроСтройКран
Используется на башенных кранах 3,4 и 5-й размерных групп. Конструкция кранового редуктора механизма поворота унифицирована. Отличительными особенностями являются лишь передаточное число 121 или 134, количество редукторов на одном кране 1 или 2 и выходной шестерней, входящей в зацепление с зубчатым венцом поворотного круга (ОПУ) башенного крана, в зависимости от модели крана.
Назначение Поворотный
Тип электромагнита тормоза МО-100Б
Режим работы 3М
Максимальная мощность электродвигателя при ПВ=40% 5.5 кВт
Максимальный крутящий момент на входном валу редуктора 140

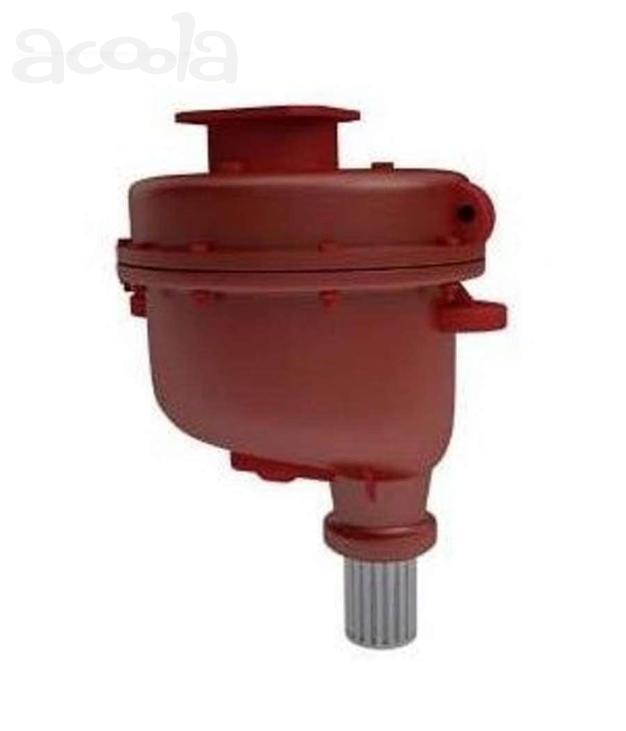

Вертикальный трехступенчатый крановой редуктор У3515.42 состоит из чугунного корпуса, в котором расположены три пары шестерен с зацеплением Новикова.
В крановом редукторе У3515.42С.1 с передаточным числом 121 применяются следующие комплекты шестерен:
Первая пара: вал-шестерня m=3,15 z=12 - колесо зубчатое m=3,15 z=88
Вторая пара: вал-шестерня m=5 z=11 - колесо зубчатое m=5 z=53
Третья пара: вал-шестерня m=8 z=9 - колесо зубчатое m=8 z=31
В крановом редукторе У3515.42П.1 с передаточным числом 134 применяются следующие комплекты шестерен:
Первая пара: вал-шестерня m=3 z=13 - колесо зубчатое m=3 z=95
Вторая пара: вал-шестерня m=4 z=13 - колесо зубчатое m=4 z=65
Третья пара: вал-шестерня m=6 z=12 - колесо зубчатое m=6 z=42
