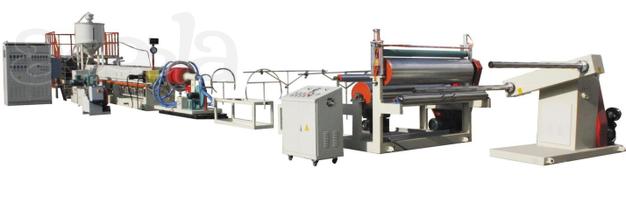

Линия производства пенополиэтиленового листа SGM-120

ПОДРОБНОЕ ОПИСАНИЕ

Производитель:

Китай

Стандартная упаковка экспорта.

Срок поставки:

в течение 30 рабочих дней после получения авансового платежа.

Оплата:

После подписания договора купли-продажи, T / T 30% авансовый платеж в течение 7 рабочих дней, остаток 70% оплачивается T / T перед отгрузкой после пробного запуска на заводе продавца.

Отгрузка:

контейнеры 1x40’HQ для отгрузки.

Установка:

1 инженер отправится на завод покупателя для пробного запуска всей линии, и покупатель должен взять на себя всю еду / место и билеты в оба конца (самолет, автомобиль и т.Д.) И визовый сбор. Период пробного запуска должен быть завершен в течение 30 дней. Что касается отеля (без требований к звездочке), он должен быть рядом с мастерской. Покупатель должен заплатить 100,00 долларов США в день каждому инженеру, предложенному продавцом во время тестового периода. По самолету, лучше Air China и эконом-класс.

Гарантия:

основные части производственной линии - один год гарантии качества, электричество.

на запчасти и легко повреждаемые детали предоставляется гарантия качества 6 месяцев.

Срок действия:

30 дней

Поставщик энергии:

все двигатели и электрические части находятся под током 3 фазы 4 линии 380 В 50 Гц + земля.

Фундамент:

покупатель должен подготовить мастерскую, электричество, оборотную воду, градирню, воздушный компрессор, полиэтиленовое сырье, вспененный агент и рабочих для пробного запуска оборудования до прибытия оборудования. В противном случае задержка испытания, вызванная покупателем, будет берет на себя покупатель.

Внедрение продукции:

Лист (плёнка) из вспененного полиэтилена, также называемый перламутровым хлопком, представляет собой упаковочный материал нового типа, обладающий характеристиками влагонепроницаемости, ударопрочности, звукоизоляции, сохранения тепла и хорошей пластичности. Он является идеальной заменой традиционных упаковочных материалов и используемых материалов. широко в упаковке электронных продуктов, товаров, стекла, керамики, бытовых электроприборов, распыления, мебели, оборудования, игрушек и т.д.

Состав линии

№/Наименование/Фото/Кол-во

1 Стальная стойка 1

2 Питатель 1

3 Экструдер 1

4 Гидро помпа 1

5 Впрыскиватель антиусадки 1

6 Формующая головка 1

7 Блок автоматической смены экрана 1

8 Воздушное кольцо 1

9 Формовочный стол 1

10 Натяжное устройство 1

11 Намотчик 1

12 Шкаф управления 2

Основные технологические параметы

Смола применяется: LDPE Производительность: 180-200 кг / часТолщина листа около: 0,3-10 ммШирина около: 1000-2000 мм, в зависимости от толщины листаСкорость производственной линии: 10-80 м / мин

Требования общественных работ

Общая мощность: около 170 кВт

Электропитание: 3 фазы / 380В / 50Гц

Главный двигатель: 75 кВт

Охлаждающая вода: 200 л / ч

Сжатый воздух: 0,2 ～ 0,4 м³ / мин, 0,6 МПа

Общий вес (приблизительно) : 12 т

Монтажный размер: 23 м × 2,3 м × 2,2 м

Технические характеристики каждой отдельной частиСтальная конструкция стойки

Материал стойки: углеродистая конструкционная сталь, стандартное стальное сечение

Экструзионный блок

(1) Коробка передач

Модель: твердая поверхность зуба 315-16

Материал: ковкий чугун FCD25

Кабинет: FC20

Шестерня: специальная шлифовка и нагревание зубчатых колес SCM4

Двигатель: AC75KW × 4P с инвертором

(2) Шея

Модель: домкрат охлаждающей воды, предотвращающий прилипание материала на входе в бункер при впрыскивании материала.

Материал: ковкий чугун FCD25

(3) Винтовой цилиндр

Диаметр: ∮200мм

Материал: обработка азота 38CrMoAlA

Зона нагрева: 10 шт.

Метод нагрева: литой алюминиевый обогреватель

(4) Винт

Диаметр винта: ∮120 (L / D-55: 1)

Материал: 38CrMoAlA с азотной обработкой

Степень сжатия: 3: 1

Скорость вращения: 0-48 об / мин

Дозирующий насос высокого давления

(1) Насос высокого давления произведен в Китае с хорошим качеством.

(2) Сердечник клапана впрыска изготовлен из нержавеющей стали.

(3) Основание насоса сварено из стального профиля.

(4) Тип насоса: насос-дозатор высокого давления

(5) Регулировка мощности: отрегулируйте ход поршня

(6) Манометр противоударный: 60 МПа

(7) Мощность двигателя: 4 кВт

(8) Тип вспенивающего агента: сжиженный бутан

Узел впрыска противоусадочного средства

⑴ Тип противоусадочного средства: моностеарат глицерина (GMS)

⑵ Тип насоса-дозатора: насос-дозатор высокого давления, одноцилиндровый плунжерный

⑶ Диапазон измерения: 0-16 литров / час

⑷Ударопрочная панель давления: 60 МПа

⑸Объём плавильного котла: 4,5 л

⑹ Приводной двигатель насоса: 0,75 кВт × 4P

⑺ Метод нагрева: ленточный нагреватель

⑻Зона нагрева: 2 зоны

⑼Детектор: 2 точки обнаружения

Пенообразующая головка.

⑴Тип: круглая расширительная матрица

⑵Размер штамповочной головки: 1 комплект (определяется заказчиком)

⑶ Материал: углеродистая легированная сталь

⑷ Зона нагрева: 1

⑸ Метод нагрева: нагреватель

⑹ Манометр расплава: 50 МПа

⑺ Диаметр кромки штампа: в соответствии с шириной листа, выбранной пользователем

⑻ Контроль толщины: регулировка зазора головки штампа

⑼Материал кромки штампа: легированная углеродистая сталь

Система автоматической смены экрана

⑴Гидравлическая станция: 1 комплект

⑵ Мощность двигателя: 2,2 кВт

⑶ Зона нагрева: 3 шт.

Воздушное кольцо и формовочный барабан

⑴Ветровое кольцо

Материал: алюминий.

Метод обдува: вентилятор

⑵Формовочный барабан

Материал: сталь.

Способ охлаждения: воздушное охлаждение

Метод резки: электрический дисковый нож

Размер формовочного барабана: решение клиента о продукте

Вентилятор: 1,5 кВт

Блок выравнивания

⑴Форма: Пошаговое расширение

⑵Материал: нержавеющая сталь

⑶Позиционер: управление направлением движения продукта

Тяговый агрегат

⑴Материал: материал трубы STPG покрыт твердым хромом

⑵ Приводной двигатель (регулируемая скорость) : 1,5 кВт / 4P × 2

⑶ Материал разворачивающегося рулона: нержавеющая сталь.

⑷ Прижимной ролик: резиновый материал, приводимый в движение цилиндром

⑸Сборник статического электричества: ионный вентилятор

⑹Регулировка длины: управляется дозирующим колесом, длину можно предварительно установить, а длину можно предупредить.

Блок намотки

⑴Модель: двухосевой консольный тип смещения (тип с воздушным валом)

⑵Максимальный вес намотки: 20 кг × 1 м (диаметр)

⑶ Трансмиссионный двигатель (регулируемая скорость) : моментный двигатель 16N. M × 2

⑷ Индексирующий приводной двигатель: 0,75 кВт × 1/10 турбинный червячный редуктор

Электрическая система управления

(1) Главный двигатель использует преобразователь частоты 75 кВт для управления скоростью винта, который является стабильным и точным.

(2) Контакторы переменного тока, воздушные выключатели и электроприборы являются хорошо известными отечественными брендами.

(3) Измеритель контроля температуры точно отображает температуру каждой зоны и контролирует нагрев системы отопления.

(4) Электронная система управления имеет 14 зон управления, 10 экструдеров, 3 устройства смены сита и 1 головку.

(5) Вспомогательный шкаф управления в основном управляет тягой и перемоткой.

Примечание. Клиенты могут приобрести следующие детали.

Дополнительные детали

№/Наименование/Кол-во

1. Воздушный компрессор 1 шт

2. Цилиндр 6-10 шт

3. Насос высокого давления 1 шт

4. Чиллер 1 шт

5. Градирни 1 шт
