ПОДРОБНОЕ ОПИСАНИЕ
Экструзионное оборудование
№/Оборудование/Кол-во/Техническое описание/Цена за единицу/Примечания
1 Пружинная кормушка 1 комплект
2 Двухшнековый экструдер SJZ55 / 110 1 комплект
3 Устройство управления инфракрасным светом 1 комплект
4 YF300 вакуумный установочный стол 1 комплект
5 QY300 трактор 1 комплект
6 Станок для протяжной резки QG300 1 комплект
7 Передаточная машина 1 комплект
8 Стойка поворотная 1 комплект
9 Пресс-форма 250 мм 1 комплект
1. Пружинная кормушка
Наименование/Технические параметры
Диаметр пружины Φ35 мм
Мощность двигателя подачи 1,5 кВт
Производительность 300кг / ч
Материал корпуса нержавеющая сталь

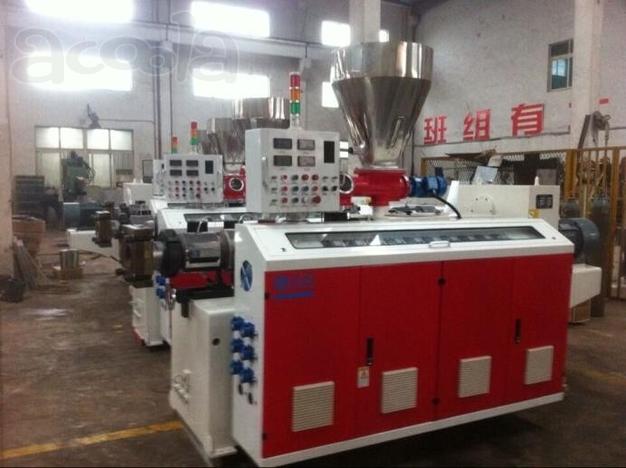

2. Двухшнековый экструдер SJZ55 / 110
Наименование/Технические параметры
Система экструзии
Диаметр винта Φ55 / 110 мм
Эффективная длина винта 1200 мм
Материал ствола и шнека
Сталь высококачественная легированная-38°CrMoAlA (азотирование)
Глубина азотирующего слоя цилиндра: 0,6-0,7 мм, твердость поверхности ≥HV940; Глубина слоя азотирования винтового стержня: 0,5-0,7 мм, твердость поверхности
HV740-940
Винтовая конструкция
Специально разработан для ПВХ, конического зацепления, вращения в противоположных направлениях.
Скорость вращения шнека 1-34,7 об / мин
Производитель шурупов Zhoushan Screw
Максимальная производительность экструзии 120 кг / ч
Мощность главного двигателя 22 кВт, Wannan Motor
Зона нагрева
Литое алюминиевое нагревательное кольцо + корпус из нержавеющей стали + охлаждающий вентилятор
Зона нагрева: 4 зоны, мощность нагрева: 16кВт
Устройство охлаждения
Принудительное воздушное охлаждение для точного контроля температуры
Мощность охлаждающего вентилятора: 0,23 кВт × 3 шт.
Система понижения передачи
Способ передачи
Прямое соединение с высокомоментным редуктором и двигателем
Материал редуктора
20CrMoTi (науглероживание и обработка шлифовальных зубов)
Форма коробки передач
Горизонтальный редуктор в сочетании с твердой поверхностью зуба и винтовой поверхностью зуба
Форма распределительной коробки передач
Преобразование выходного вала с одним валом в выходной сигнал с двумя валами с помощью конической передачи
Коробка передач, производитель распределительной коробки
Коробка передач Jiangyin
Количественная система кормления
Способ кормления Количественное
кормление с мешалкой
Материал бункера
нержавеющая сталь
Мощность двигателя подачи 0,55 кВт
Рабочий режим двигателя подачи
Трехфазный асинхронный двигатель, связанный с микромаятниковой передачей
Скорость подающего шнека 1-50 об / мин
Режим регулирования скорости устройства подачи:
регулирование скорости преобразования частоты переменного тока
Вакуумная вытяжная система
Тип вакуумного насоса
Вакуумный насос с водяным кольцом с прямым подключением
Мощность двигателя вакуумного насоса 1,5 кВт
Режим работы двигателя вакуумного насоса
Трехфазный асинхронный двигатель
Степень вакуума вакуумного насоса 0-0,075 МПа
Система электрического управления
Шкаф электрического управления
Оптимизированная конструкция специального шкафа электрического управления для экструдера
Режим отображения данных рабочего стола
В основном цифровой
Измеритель контроля температуры
Измеритель контроля температуры CH402
Тахометр
Тосаки
Инвертор переменного тока
Робин Кан
Контактор переменного тока
Schneider, Франция
Устройство аварийной остановки и сигнализация
Функция сигнализации защиты от перегрузки по току
Автоматическая сигнализация и функция остановки, когда винт отваливается и ослабляется
Сигнализация нехватки масла для термостатического почтового ящика
Форма размер и вес
Размеры (Д × Ш × В) 3290×1100×2410 мм
Высота центра 1000 мм
Вес 2000кг
3. Устройство управления инфракрасным светом.
4. стол для установки вакуума YF300.
Наименование/Технические параметры
Длина формовочного стола 4000 мм
Ширина установочного стола 120 мм
Мощность вакуумного насоса 5.5кВт
Степень вакуума вакуумного насоса 0-0,09 МПа
Мощность насоса 2.2кВт
Мощность двигателя переключения 0,75 кВт
Способ подключения воздуха и воды
Быстросменный соединитель с двойной головкой
Сервировочный стол перемещается вперед и назад
Установочный стол и трактор соединены винтовой штангой с электрическим управлением.
Способы регулировки стола для настройки вверх и вниз, влево и вправо
Приводится в действие винтовой штангой для привода редуктора винтовой штанги, ручная регулировка
Раковина для формовочного стола, резервуар для воды и материал направляющего рельса
Изготовлен из нержавеющей стали, из литого алюминия Т-образный паз для соединения с формой, поверхность
Анодированная обработка, кронштейн и водосборная труба представляют собой интегрированные профили с использованием квадратных труб из нержавеющей стали, износостойкие и устойчивые к коррозии.
Электрические компоненты
Французский контактор переменного тока Schneider
5. Передаточная машина.
6. QY300 трактор.
Наименование/Технические параметры
Количество краулеров 2
Тяговый резиновый блок шириной 300 мм
Длина зажима 2200 мм
Скорость транспортировки 0,5-5 м / мин
Мощность тягового двигателя 0,22кВт × 2
Режим работы трактора и электродвигателя Прямая связь
Пневматические компоненты рабочее давление 0,5-0,7 МПа
Высота центра тягового агрегата 1000 мм
Электрические компоненты
Преобразователь частоты Робин Канг, контактор переменного тока французского производства Schneider
7. QG300 протяжно-отрезной станок.
Наименование/Технические параметры
Максимальная ширина реза 300 мм
Режущий метод работы
Горизонтальная протяжная резка
Режущее лезвие
Наружный диаметр Φ250 мм
Метод резки
При резке он заранее сжимается резиновым блоком и разрезается по горизонтали.
Режим резки
Ручная резка, автоматическая резка
8. Стойка поворотная.
Наименование/Технические параметры
Материал нержавеющая сталь
Длина 6000мм
