ПОДРОБНОЕ ОПИСАНИЕ

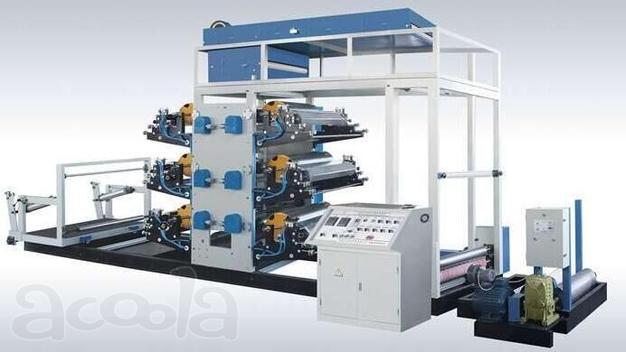

Образец с наших машин: тканый мешок с гибкой печатью
Машина может сделать сумку для упаковки 5 кг, 10 кг, 25 кг, 50 кг.
Экструдер для плоской пряжи с намоточной машиной кулачкового типа
Эта машина использует материал полипропилен и полиэтилен для производства лент для плетения полипропиленовых тканых мешков с помощью производственных процедур нагрева и экструзии материала, разделения пленки на ленты, растягивания и формования лент и наматывания лент на бобины с помощью намоточной машины, а затем наматывания бобин с лентами на круглоткацком станке для ткачества. Эта машина может использовать все виды материалов, например, 100% переработанные материалы, энергетические материалы или гранулы. Винт, цилиндр и другие важные детали изготовлены из специальной легированной стали.
Основные технические характеристики
Модель: SJ-FS5.5-100B/800
Ассортимент продукции
Исходный материал
100% первичный полипропилен или 100% вторичный полипропилен или первичный полипропилен, смешанный с вторичным полипропиленом
Ширина ленты
2,5-4 мм
Применение ленты
Шелковую нить можно использовать для изготовления тканых мешков, веревок и брезента.
Требования к рабочей среде
Требования к электричеству
Установленная мощность системы оборудования
118кВт
Фактическая потребляемая мощность оборудования
77кВт
Стандартное электрическое напряжение
380 В / 3P / 50 Гц
Диапазон колебаний напряжения
- 5%~+10%
Требования к водоснабжению
Обычная вода
Общее водоснабжение
>0.6m3/мин
Водяное давление
3-5 Бар
PH Значение
7.0-7.8 PH
Твердость
12 DH
Колебание давления воды
±1 Бар
Температура воды на входе
18-22 °C
* Используйте циркулирующую охлаждающую воду, покупатель должен подготовить
Рабочая среда
Максимальная температура в помещении
40 °C
Высота над уровнем моря
＜2800 мм
Размер установки
226300мм*2500мм*1800мм
* Оборудование должно быть установлено в сухом и чистом помещении.
Основные компоненты оборудования
№
Наименование товара
Количество
Замечания
Производительность экструдера: 50-100 кг / час
1 Автоматический загрузчик материалов с бункером
1 комплект
1,15 кВт
2 Экструдер
1 комплект
Главный двигатель экструдера (двигатель) : 24 кВт
Главный инвертор экструдера (преобразователь частоты) : 28 кВт
Винт:
Диаметр винта: 110 мм
Сырье для шнека и цилиндра: 38CrMoAIA, с азотированием.
Материал винта и цилиндра: легированная сталь 38CrMoA1A (азотирование)
Соотношение L / D: 24: 1
Скорость вращения винта: 8-48 об / мин
Ствол:
Нагревание бочки (метод и мощность нагрева бочки) : Нагревателем из нержавеющей стали 24 кВт (24 кВт, нагревательное кольцо из нержавеющей стали без обесцвечивания)
Контроль температуры (контроль температуры) : ПИД-регулятором, тип цифрового заданного значения (прибор управления с цифровым дисплеем)
Температура нагрева: 0-300 ° C
Стандартный фильтр: (устройство смены экрана)
Фильтрующая сетка (тип фильтра) : сетка из стальной проволоки, многослойная сетка (многослойный фильтр из нержавеющей стали)
Нагрев: нагревательный контур из литого алюминия (нагревательный контур из нержавеющей стали, не вызывающий обесцвечивания)
Контроль температуры (контроль температуры) : ПИД-регулятором, тип цифрового заданного значения (прибор управления с цифровым дисплеем)
Температура нагрева: 0-300 ° C
Стандартная Т-образная матрица (головка) :
Сырье (материал) T-образной матрицы: 45 #, твердое хромирование, зеркальная полировка (комплексная зеркальная полировка 45 # стального покрытия)
Ширина Т-образной матрицы (ширина матрицы) : 1000 мм
Нагревание: литой алюминиевой нагревательной пластиной
Контроль температуры (контроль температуры) : ПИД-регулятором, тип цифрового заданного значения (прибор управления с цифровым дисплеем)
Температура нагрева: 0-300 ° C
3 Бак охлаждающей воды
1 комплект
Изготовлен из стали 20 # и покраски (краска для распыления стали 45 #)
Способ охлаждения: циркуляционной водой.
4 Устройство для вытягивания плоской пленки с 4-мя ступицами (четырехроликовая тяга)
1 комплект
4Pc, стальной ролик с твердым хромированием
Метод управления: редуктором и инвертором
5 Устройство для очистки воды
1 комплект
2 шт., Стальная пластина (2 шт., Сталь 20 #)
6 Блок продольной резки ленты
1 комплект
С 1 комплектом лезвия
7 Растяжка нагревательной дуговой пластины
2 комплекта
Односторонняя пластина из термостойкой стали с электронным нагревом
Контроль температуры (контроль температуры) : ПИД-регулятором, тип цифровой уставки (контроль температуры с цифровым дисплеем)
Растяжка: 4-7 раз (4-7 раз)
8 Стандартный вытяжной агрегат (тяговое устройство на 5 роликов)
1 комплект
5 шт., Стальной ролик с твердым хромированием
Метод управления: редуктором и инвертором
9 Стандартный тяговый агрегат с 3-мя прядильными дисками
1 комплект
3 шт., Стальной ролик с твердым хромированием
Метод управления: редуктором и инвертором
10 Ролик намотки отработанной проволоки
1 комплект
1 шт., Стальной ролик с твердым хромированием
Метод управления: управление магнитно-порошковой муфтой
11 Устройство намотки кулачкового типа
1 комплект
Количество моталок: 130 шпинделей
Максимальная скорость намотки: 150 м / мин (150 м / мин)
Стандартная шпулька (размер трубки) : внутренняя 38 мм * длина 230 мм (в пределах n
Контроль натяжения: моментный двигатель
Список основных электронных компонентов
Двигатель переменного тока главного экструдера
Китай
Инвертор главного экструдера (главный инвертор)
Китай
Все части LV (основные части со слабым током)
Китай
Машины на заводе заказчика
Шестикорпусный круглоткацкий станок модели S-YZJ-850 / 6S
Изображение только для справки.
Для плетения ткани PP / HDPE для тканых мешков, мешков для цемента, мешков для риса, мешков для муки, мешков для корма для домашних животных, мешков для корма для животных, мешков для удобрений, мешков для химикатов и т.Д.
Тактико-технические характеристики
Подходит для ленты PP / HDPE из различных материалов, таких как гранулированный материал PP / HDPE, порошковый материал, 100% переработанный материал, смесей новых материалов и переработанных материалов и т.Д.
Инверторное управление, небольшая центральная кулачковая конструкция, более энергосберегающая и эффективная.
Простота в эксплуатации и обслуживании, стабильная работа, длительный срок службы. Подходит для производства тканого полотна для различных мешков из полипропилена.
Основные технические параметры
Модель
S-YZJ-850/6S
Количество шаттлов
6 шт.
Скорость вращения
120-180 об / мин
Плотность
20-55 / 100 мм
Максимальное количество искривлений
720 шт. (360 шт. ×2)
Рабочая ширина (диаметр складывания)
350-850 мм
Внутренний диаметр сердечника
Ø38 мм
Длина сердечника
230 мм
Диаметр приемного устройства для проволоки основы
Ø120 мм
Макс. Диаметр намоточной катушки
Ø110 мм
Длина намотки нити основы
200 мм
Привод главного двигателя и управления
Двигатель подачи основы и управление
3кВт, инверторное управление
2 комплекта, контроль крутящего момента
Вытяжка и контроль ткани
Управление лифтом
Механический привод, 1 комплект
Управление обмоткой
Контроль крутящего момента двигателя
Ширина намотки
950 мм
Максимальный диаметр намотки
Ø1200 мм
Габаритные размеры (Д × Ш × В)
9100×2410×3100 мм
Основные компоненты оборудования
Рамка 1 комплект
Подставка для рамы 2шт
Система центрального привода (малый кулачок, двигатель переменного тока) 1шт
Система принудительной подачи основы с моментным двигателем 2шт
Система обнаружения разрыва деформации 1шт
Система обнаружения обрыва 1шт
Система обнаружения предварительного выхлопа 1шт
Сборка челнока 6шт
Руководство по движению челнока 1шт
Размер кольца плетения 1шт
Хранение шпульки над приемным устройством 2шт
Блок управления ручным управлением 3шт
Система вытягивания ткани 1шт
Электронный счетчик счетчиков 1шт
Намотчик стандартной ширины 1шт
Система управления ткацким станком 1шт
Список основных электрических элементов
Контроллер кругового ткацкого станка
Китай
Датчик контроля деформации
Китай или Индия
Центральный главный двигатель
Китай
Двигатель подачи основы (выпускной двигатель)
Китай
Двигатель для намотки ткани
Китай
Инвертор (преобразователь частоты)
Китай
Выключатель
Китай
Другое Низковольтное электрическое
Китай
Терминалы
Китай
Машина для выдувания полиэтиленовой пленки высокого и низкого давления серии SJ － FM
Особенности: В этой машине в качестве сырья используется полиэтилен высокого давления (HDPE) или полиэтилен низкого давления (LDPE). После нагрева, экструзии, надувания, растяжения и наматывания он становится цилиндром, разрезается и запаивается в пакеты для упаковки пищевых продуктов. Пакеты для покупок или тканые пакеты, также можно разрезать с одной или обеих сторон во время растяжения и использовать в качестве сельскохозяйственной пленки, пленки для мульчирования и пленки для просеивания после прокатки. Шнек и цилиндр экструдера этой машины изготовлены из легированной стали 387CrMoA1A с азотной обработкой, а экструдер и вытяжная часть имеют плавное регулирование скорости.
Эта машина, которая объединяет дизайн и производство того же типа в стране и за рубежом, обладает достоинствами передового и практичного дизайна, стабильной работы и обширной адаптируемости.
