Описание:

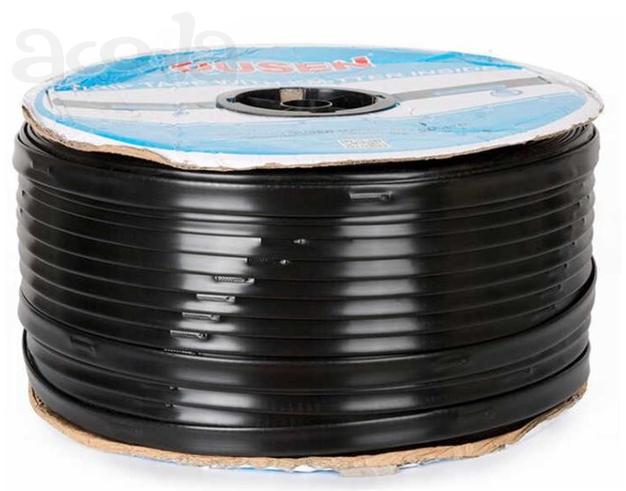

Продукт: капельная лента
Цвет: чёрный
Список продуктов:
Серийный номер Наружный диаметр (мм) Количество капель (л / ч)
1 16 1,0-3,8
Рабочая среда и использование:
Влажность: ≤85%
Температура: -20-40 ℃
Электропитание: 380В трехфазного источника питания (-10% , + 5%) , 50 Гц
Мощность установки: около 80 кВт
Охлаждающая вода: ≤15 ℃ ≥0,3 МПа ～100 л / мин
Сжатый воздух: 5 м3 / ч ＞0,4 МПа
Общая длина: 30 м
Линейная скорость: 0-1 3 0 м / мин
Основной принцип
Материал: ПЭ
Количество экструзии:
модель Экструзионный материал
75/3 6 PE
Объём экструзии варьируется в зависимости от сырья и рабочих уровней.
Производственная скорость: 0-1 30 м / мин
Направление работы: справа налево
Цвет устройства: стандартные цвета Shandong Zhongda Plastic Machinery stock standard colors Co.
Без предварительного уведомления наша компания оставляет за собой право улучшать технические параметры и характеристики производственной линии.
Состав производственной линии
Серийный номер Устройство Количество
1 Система ввода капельницы 1
2 Автоматическая сушилка для кормления 1
3 75/ 36 одношнековый экструдер 1
4 Форма 1
5 Вакуумная калибровочная коробка 1
6 Бак охлаждающей воды 1
7 Трактор 2
8 Система штамповки 1
9 Моталка 1
10 Электрический шкаф 1
Подробное описание машины
1: система ввода капельницы
Устройство подачи капельницы
Способ кормления: автоматический
Способ передачи: ремень
Тяговый двигатель:
Метод: управление преобразованием частоты переменного тока
Мощность: 75 0 Вт
Скорость вращения: 50 Гц 1450 об / мин
Устройство для просеивания капельниц:
Метод фильтрации: автоматическая фильтрация
Скорость просеивания: 10 00 шт / мин
Диаметр вращающейся части: 900 мм
Выберите приводной двигатель поворотной платформы:
Метод: управление преобразованием частоты переменного тока
Мощность: 750 Вт
Скорость вращения: 50 Гц 1450 об / мин
Ввод капельницы:
Метод ввода: синхронный ремень
Входной приводной двигатель:
Метод: сервопривод
Мощность: 750 Вт
Скорость вращения: 50 Гц 1450 об / мин
2: автоматическая сушилка для кормления
Способ кормления: вакуумное всасывание
Метод сушки: автоматический контроль нагрева горячим воздухом
3: одношнековый экструдер для пластика
Модель: SJ-75/3 6 1 комплект
Винтовая часть:
Диаметр винта: 75 мм
Отношение длины шнека к диаметру: 3 6: 1
Материал винта: 38CrMOALA
Технология обработки: отпуск, азотирование, глубина азотирования > 0,6 мм, твердость азотирования > = 700
Винтовой ствол
Диаметр винта: 75 мм
Материал винта: 38CrMOALA
Технология обработки: отпуск, азотирование, глубина азотирования > 0,6 мм, твердость азотирования > = 700
Контроль температуры бочки: трехзонный автоматический контроль постоянной температуры
Обогрев ствола: литой алюминиевый нагрев
Способ охлаждения ствола: четырехзонное воздушное охлаждение
Коробка передач
Форма шестерни: зубчатая передача типа 225
Метод смазки коробки передач: смазка с принудительной циркуляцией масла
Зубчатая передача: чистовое точение, закалка и отпуск, азотирование и чистовое шлифование поверхности зуба
Материал шестерни: легированная сталь
мотор:
Мощность: 45кВт
4: часть головки штампа
Форма штампа: спирального типа, штамп с шейным кольцом, переменная ось
Контроль температуры нагрева: Зона 1
Мощность нагрева: 3,5 кВт
Материал втулки калибровочного вала: специальная высокопрочная износостойкая медная втулка
5: вакуумный резервуар для воды
Насос вихревой 0,75 квт
Однофазный вихревой самовсасывающий электронасос: 1,1 кВт + 0,75 кВт
Материал резервуара для воды: нержавеющая сталь
Длина резервуара для воды: 4 м (стандартная конфигурация, длина может регулироваться в зависимости от реальных условий)
Высота центра: 1 м
6: резервуар для охлаждающей воды
Метод: погружение
Материал резервуара для воды: нержавеющая сталь
Длина резервуара для воды: 6 м (стандартная конфигурация, длину можно регулировать в зависимости от реальных условий)
Высота центра: 1 м
7: высокоскоростная тяга
Режим тяги: тяга на гусеничном ходу на высокой скорости
Метод зажима: пневматический
Натяжение скорости: . ≤ 1. 6 0х / мин
Метод: Высокоскоростной серво двигатель
Мощность: 2. 0 кВт
Скорость вращения: 50 Гц 1450 об / мин
8: система штамповки
Метод штамповки: производительность штамповки с двойным сервоприводом увеличена вдвое
Система обнаружения: сигнал датчика приближения, сигнал обнаружения исходной подъемной силы колеса слишком большой, проблема с царапинами капает
Скорость прокалывания ≤ . 1,6 м / мин
Пробивной двигатель: серводвигатель
Мощность пробивного двигателя: 400 Вт
Система высокоскоростной камеры: она может четко определять эффект пробивки каждого отверстия. Если пробой был пропущен, она автоматически подает сигнал тревоги, если он пропущен. После транспортировки пленки без перфорации перемотка автоматически остановится.
9: Coiler
Метод намотки: двухпозиционная автоматическая намотка
Метод завивки: автоматический контроль
Метод разгрузки: ручное управление
Длина завитка: ≤2000 м со счетчиком метров, может быть установлена в соответствии с реальной ситуацией
Кабель двигателя: сервопривод
Мощность кабеля двигателя: 0. 75 кВт
Двигатель намотки: обычный двигатель
Мощность двигателя: 2,2 кВт
10: электрический шкаф
Отопление: 5-зонное отопление
Электрические компоненты низкого напряжения марки Delixi
Инвертор: Hongqitai
