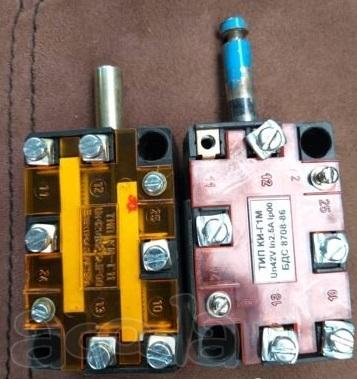

Выключатель концевой КИГ II (0,5 т- 1 т)
Выключатель концевой КИГ I (2 т- 5 т)
Концевой выключатель КИГ монтируется в клеммную коробку двигателя подъёма электрической тали.
Назначение КИГа: служит, как концевой выключатель в верхнем и нижнем положении крюка. КИГ изготовлен из негорючего, пожаробезопасного пластика, способного выдерживать температуру до 300 градусов С. Концевой выключатель, встроенный в корпус электродвигателя, служит для ограничения крайних положений груза. Он исключает движение подъемного механизма в двух направлениях - при подъёме и спуске груза, в зависимости от того, как установлены ограничительные кольца на штанге, которая служит для приведения в действие концевого выключателя.
Рекомендации по использованию: Регулируйте правильно ограничительные кольца на штанге перед пуском электротельфера, чтобы избежать повреждений и несчастных случаев. Чтобы использовать полную высоту подъёма электротельфера, ограничительные кольца на штанге нужно установить следующим образом:
• Ограничительное кольцо со стороны электродвигателя устанавливается на таком расстоянии от фланца корпуса, чтобы при верхнем крайнем положении подъемного крюка, минимальное расстояние между самой низкой точкой электротельфера, в данном случае - нижнее ребро корпуса электротельферов грузоподъёмностью от 500 кг. до 8000 кг. и нижнее ребро подвески электротельферов грузоподъёмностью 12500 кг, и самой высокой точкой подъемного крюка (в данном случае самая верхняя грань крышек крюка) было не меньше 100 мм.
• При скорости подъёма выше 8 м/мин это расстояние лучше увеличить до 150 мм.
• Ограничительное кольцо со стороны планетарного редуктора устанавливается на таком расстоянии от фланца корпуса, чтобы прижимное кольцо канатоукладчика не упиралось во фланец корпуса со стороны редуктора. Когда ограничительные кольца будут отрегулированы, их болты затягиваются.
☝️ Внимание! В нашем каталоге также выключатель концевой КИГ I (2-5 тонн)
