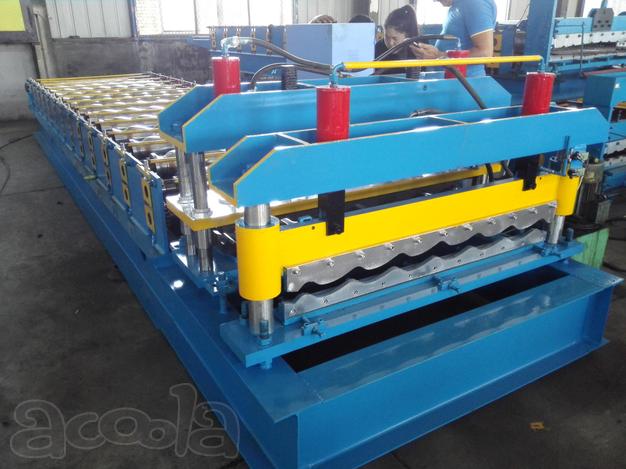

Оборудование для производства металлочерепицы Монтерей
Ⅰ. Чертеж
Ⅱ. Основные характиристики линии:
Толщина металла：0.3-0.8mm
Ширина: 1250mm
Скорость производства：0-12m/min
Кол-во рабочих клетей： 13клетей
Диаметр клетей：Φ80mm
Габариты основной линии: 6.9m*1.6m*1.3m
Сталь клетей：45#сталь
Сталь основной подставки оборудования：35#сталь
Вес: 5.0T
Мощность: 4kw+3kw =7.0 kw
Ⅲ. Технология производства и состав линии:
Процесс технологии производства：
подача металла-профилегиб -гидра-вырезание-готовый профнастил
Состав линии：
1、Механический разматыватель
2、плита введения металла
3、Стан профилегибочный
4、Отрезное устройство (автоматическое)
5、система гидравлического пресса
6、Система автоматического управления (САУ)
7、счётчик
8、приемный штабелёр
Ⅳ. общие сведения конструкции линии
1. Механический разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм, Осевая нагрузка 7т.
2. Плита введения металла
Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.
3. Стан профилегибочный с системой ламинированной плёнки
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод. мощность,4kw. габариты：8.0m*2.1m*2.2m
4. Отрезное устройство (автоматическое)
Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. (сталь из Gcr12 )
5. система гидравлического пресса
Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
Состов ：гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.
Мощность двигателя топливного насоса:3kw
Норма гидросмесь:46#
6. Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления (на базе современного контроллера Mitsubishi). САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
- обеспечивает плавный пуск-стоп линии (пуск линии без рывков
- нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
- отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
- обеспечивает долговечность эксплуатации (щадящий режим) ;
- увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора) ;
- обеспечивает точность реза по длине +1мм на 6м профиля;
Меню экрана по требованию покупателя можно заказать на Русском и Китайском
7. Счётчик
Счётчик считает отработанную длину профнастила и ИНПч.
8. приемный штабелёр
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелёра - по желанию Заказчика. Всего 2 шт. по длине 3 метра.
Ⅴ. Цена линии：13,000 долларов FOB Тянь Цзинь, Китай
Ⅵ. Срок поставки：30 дней.
Ⅶ. Условия пладёжа: Аванс 30% от стоимости товара нужно заплатить после заключения контракта, остальные 70% после проверки на заводе Китая.
Ⅷ. Гарантие： Гаратие оборудования бесконечный, бесплатное обслуживание на год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
