Ⅱ. Станок для производства штакетника 3 в 1 / Roll forming machine model 3 in 1
чертеж:
Основные характиристики линии:
Толщина стали： 0.3-0.7mm
Скорость производства: 8-12 m/min
Кол-во рабочих клетей: 13клетей,13 клетей и 13 клетей
Материал вала: сталь 45#
Диаметр вала: Φ65mm
Материал роликов: сталь 45# термическая обработка
Материал ножа: 12CrMo
Габариты основной линии: 4.5m*1.2m*1.5m
Мощность 4.0 kw+4.0 kw
Состав линии
Разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
Внутренний диаметр рулона, 508мм, Осевая нагрузка 2.5 т, 3 шт.
Стан профилегибочный
1, Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.

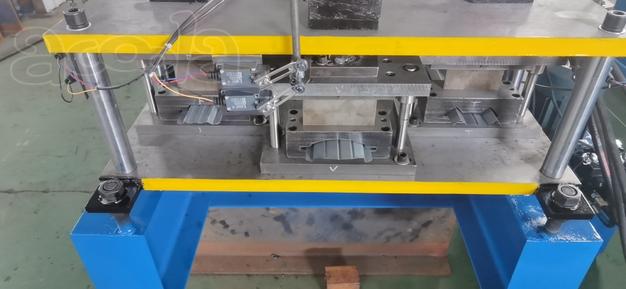

2, Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. Это устройсиво входит ножа 3шт. (материал из 12CrMo )фигурый рез.
3, Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла. Состов ：гидробак 1 комплект, гидронасос 1 комплект, гидротруба 3 шт, электромагнитный вентиль 2 пары. Мощность двигателя топливного насоса:4kw Норма гидросмесь:46#
Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен
жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
обеспечивает плавный пуск-стоп линии (пуск линии без рывков
нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
обеспечивает долговечность эксплуатации (щадящий режим) ;
увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора) ;
обеспечивает точность реза по длине +1мм на 6м профиля;
Приемный стол
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелёра - по желанию Заказчика
