Линии по производству сэндвич-панелей с утеплителем из пенополиизоцианурата PIR (ПИР)
I、Чертёж ПИР
Стеновая панель (1190)
Готовые сэндвич панели ПИР:
、Состав линии:
1. Автоматическое оборудование для профилирования профнастила
2. Прессовое оборудование для производства сэндвич панелей ПИР
3. Установка для напыления пенополиизоцианурата с высоким давлением
4. Матрица для замка ПИР сэндвич панелей
I、Общие сведения конструкция линии
1. Автоматическое оборудование для профилирования профнастила
1) Механический разматыватель на 7тонн
Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
Внутренний диаметр рулона: 500 мм, Осевая нагрузка: 7 т.

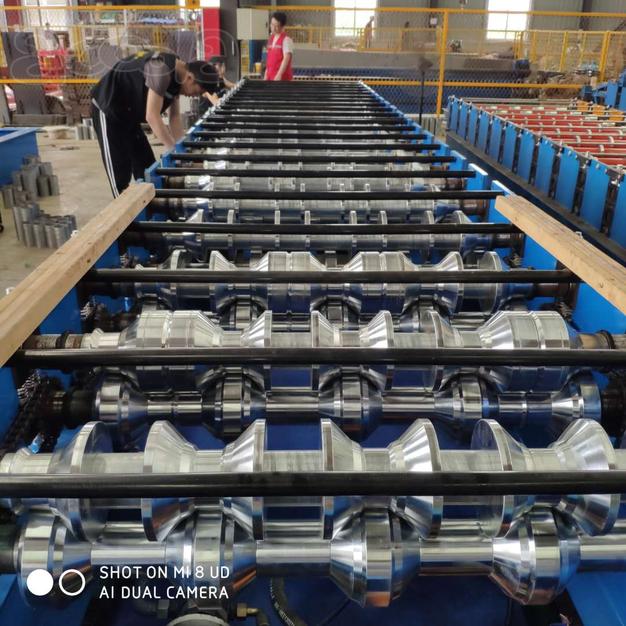

2) Профилирующий стан
Длина стана 7.0m Ширина стана 1.5m Высота стана 1.3m
Электродвигатель 3kw Вольтаж 380V
Скорость прокатки 8-10m/min
Кол-во рабочих клетей 13
Диаметр клетей Ø70mm 45# твердым хромом
Способ передачи цепной передачи
Толщина прокатки 0.25-0.8mm
вес Около 3.5т
3) Система управления PLC на русском языком
Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен
жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Достоинства САУ:
- отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
- обеспечивает долговечность эксплуатации (щадящий режим) ;
- увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора) ;
- обеспечивает точность реза по длине +1мм на 6м профиля;
4) Автоматическая резка с гидравлической станцией
Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
Состов ：гидробак 1 комплект, гидронасос 1 комплект, гидротруба 3 шт, электромагнитный вентиль 2 пары. Мощность двигателя топливного насоса:3kw
Норма гидросмесь:46#
5) Приемный стол 6 метров
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелёра - по желанию Заказчика.
2. Прессовое оборудование для производства сэндвич панелей ПИР
Состав данного оборудовани:
Главный стан состоит из стойки машины, переклада для поднимания и снижения плиты, шасси, верхняя плита, система управления, (отопительной системы плиты для формы, клиент сам купит в Вашем месте).
Длина стана 7.0m Ширина стана 1.5m Высота стана 1.3m
PLC Русском языком Вольтаж 380V
Толщина прокатки 0.25-0.8mm
Вес Около 3.5т
3. Установка для напыления пенополиизоцианурата с высоким давлением
Длина стана 3m Ширина стана 2.2m Высота стана 1.8m
Электродвигатель 15kw Вольтаж 380V
Соотношение пенообразования 1:1
Принцип пенообразования высокого давления
Тип полиуретановой пены
Производственная мощность 200 (кг / час)
Диаметр нарезной шпиндели 4200 (мм)
вес Около 3т
Срок изготовления стана 25 дней
Добавьте воду в водяную рубашку двух резервуаров перед использованием, в зависимости от трубки
4. Матрица для замка ПИР сэндвич панелей
Матрица 1 комплект состоит из 4 частей, находятся на четырёх сторон. 1 комплект матрица может производить сэндвич-панели одной высоты (не может регуриловать, но можно менять на матрицу). Чтобы предотвратить переполнение полиуретана во время пенообразования, а также для образования замка в сухом состоянии.
Материал матрицы Алюминий
состав 2х6м и 2х1.3м
Вес 500кг
№ Наименование Цена $ (ФОВ Тяньцзинь)
1 Линия (не включает матрицу) 41,200$
2 Матрица (1 комплект) 7500$
3 Общая сумма 48,700$
Внимание*: Завод направляет одного специалиста на шефмонтаж и пуско-наладку на месте производства сроком на 10-12 дней (Требуется два опытных человека для сотрудничества). Все расходы с его поездкой, такие как виза, авиабилеты туда и обратно, питание и проживание, а также зарплата в размере 120 долларов в день, оплачиваются заказчиком
IV、Срок изготовления 45-50 дней (не входит день праздника)
Нужно один 40 футовые контейнеры грузить.
V、Условия пладёжа: Аванс 30% от стоимости линии нужно заплатить после заключения контракта, 70% оплачивается Покупателем после провери на заводе в Китае.
VI、Гарантие: Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
