. Станок для изготовления профилей модуль контейнера

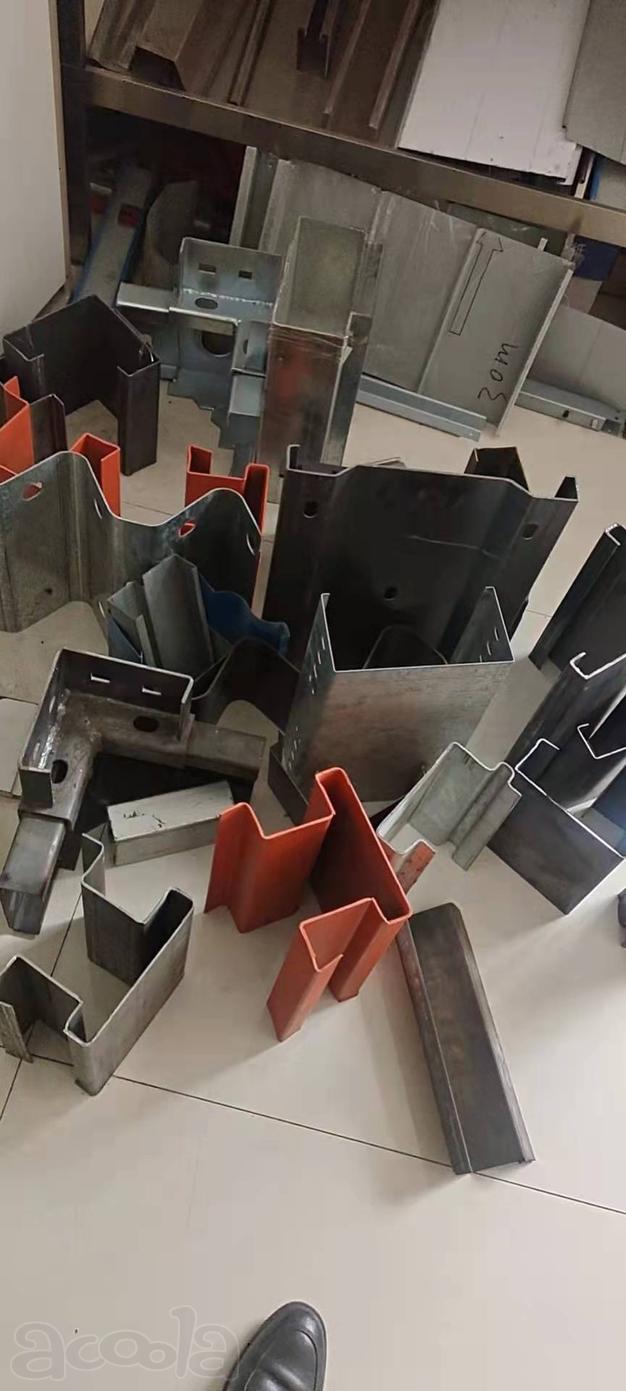

Вид
Основные характиристики линии:
Толщина металла 2.5mm
Материал Оцинкованная сталь
Ширина заготовки По чертежам
Скорость производства 8-15 m/min (фигурный нож)
4-6 m/min (пила)
Кол-во рабочих клетей 24 клетей
Материал ролики Подшипниковая сталь (Высокотемпературное упрочнение поверхности)
Диаметр валы ¢ 85 мм
Материал валы 45#
Материал ножа CR12
Рама 400H
Питание 380 V 50/60 HZ
Мощность 11KW*2+5.5KW
Габариты 12000*1200*1400
Вес 5тонн
Технология производства и состав линии:
Процесс технологии производства: Рулон материала - размотка - профилирование - резка - готовый профиль
Состав линии：
1、Разматыватель
2、Плита введения металла
3、Стан профилегибочный
4、Отрезное устройство (автоматическое)
5、Система автоматического управления (САУ)
6、Приемный стол
Общие сведения конструкции линии
Разматыватель
1 Предназначен для непрерывной подачи ленты из рулона в прокатный стан.
2 Макс. Грузоподъёмность - 2000кг
3 Внутренний диаметр рулона, Ø460-Ø520мм
4 Макс. Ширина рулона - 400мм
5 Макс. Внешний диаметр рулона - Ø 1300 мм
Плита введения металла
1 Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.
Стан профилегибочный
1 Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод, счётчик считает отработанную длину профнастила и ИНПч.
Отрезное устройство (автоматическое)
1 Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины. Материал из CR12
2 Система гидравлического пресса
Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
Состов ：гидробак 1 комплект, гидронасос 1 комплект, гидротруба 2 шт, электромагнитный вентиль 2 пары.
Мощность 5.5KW
Норма гидросмесь:46#
Система автоматического управления (САУ)
1 Оборудование для производства профнастила укомплектовано новейшей системой автоматического управления. САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
2 Достоинства САУ:
обеспечивает плавный пуск-стоп линии (пуск линии без рывков
нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
обеспечивает долговечность эксплуатации (щадящий режим) ;
увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора) ;
обеспечивает точность реза по длине +1мм на 6м профиля;
3 Меню на русский английский и китайский язык
Приемный стол
1 Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина 6м.
