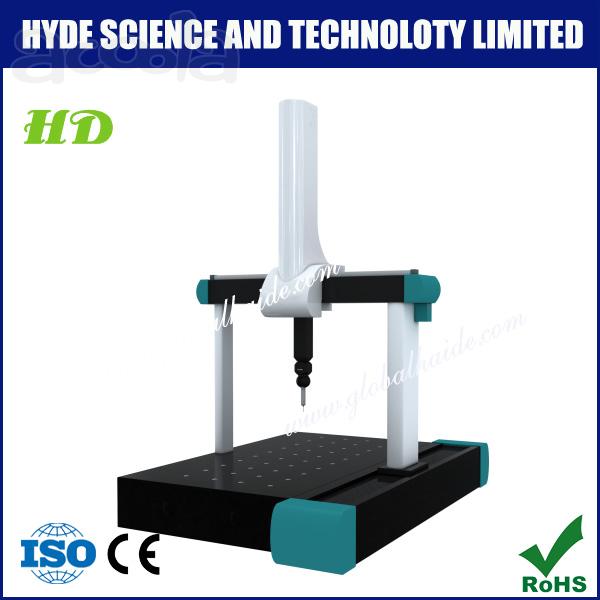

Координатно-измерительная машина (КИМ) серии GLO
Преимушества:
1. Рельсовая направляющая изготовлена из гранита и имеет характеристики термической стабильности и прочность.
2. Мехническая конструкция имеет хороший твердый характер и геометрическая погрешность. малая.
3. Конструкция противоударной защиты поднимает безопасности машины.
4. 21 пункты компесации геометрической погрешности применяются для повышения точности измерения.
5. Рельсовая направляющая для Y Ось в форме ласточкина хвоста предоставляет высокоточное позиционирование и хорошую надежность.
6. Рельсовая направляющая для Z Ось имеет установку равновесия с использованием воздушного цилидра для повышения точности позиционирования и стабильности машины.
7. Метод конечных элементов (F.E.M.finite element method) применяется для сопративления практической деформации.
Сфера примерения:
Ветроэлектрическая станция
Оборонная промышленность
Автомобильное строительство
Изготовление прессформы и штампы
Модель:GLO10128HD
MPEE (μm) :3+3L/1000
MPEP (μm) :3.0
Размер (Lx*Ly*Lz) (мм) :1792*2420*3386
Диапазон измерений (Dx*Dy*Dz) (мм) :1000*1200*800
Мах вес детали (кг) :1500
Модель:GLO121510HD
MPEE (μm) :3.5+3L/1000
MPEP (μm) :3.5
Размер (Lx*Ly*Lz) (мм) :1992*2720*3586
Диапазон измерений (Dx*Dy*Dz) (мм) :1200*1500*1000
Мах вес детали (кг) :1800
Модель:GLO152012HD
MPEE (μm) :4+3.3L/1000
MPEP (μm) :4.0
Размер (Lx*Ly*Lz) (мм) :2292*3220*3786
Диапазон измерений (Dx*Dy*Dz) (мм) :1500*2000*1200
Мах вес детали (кг) :1800
